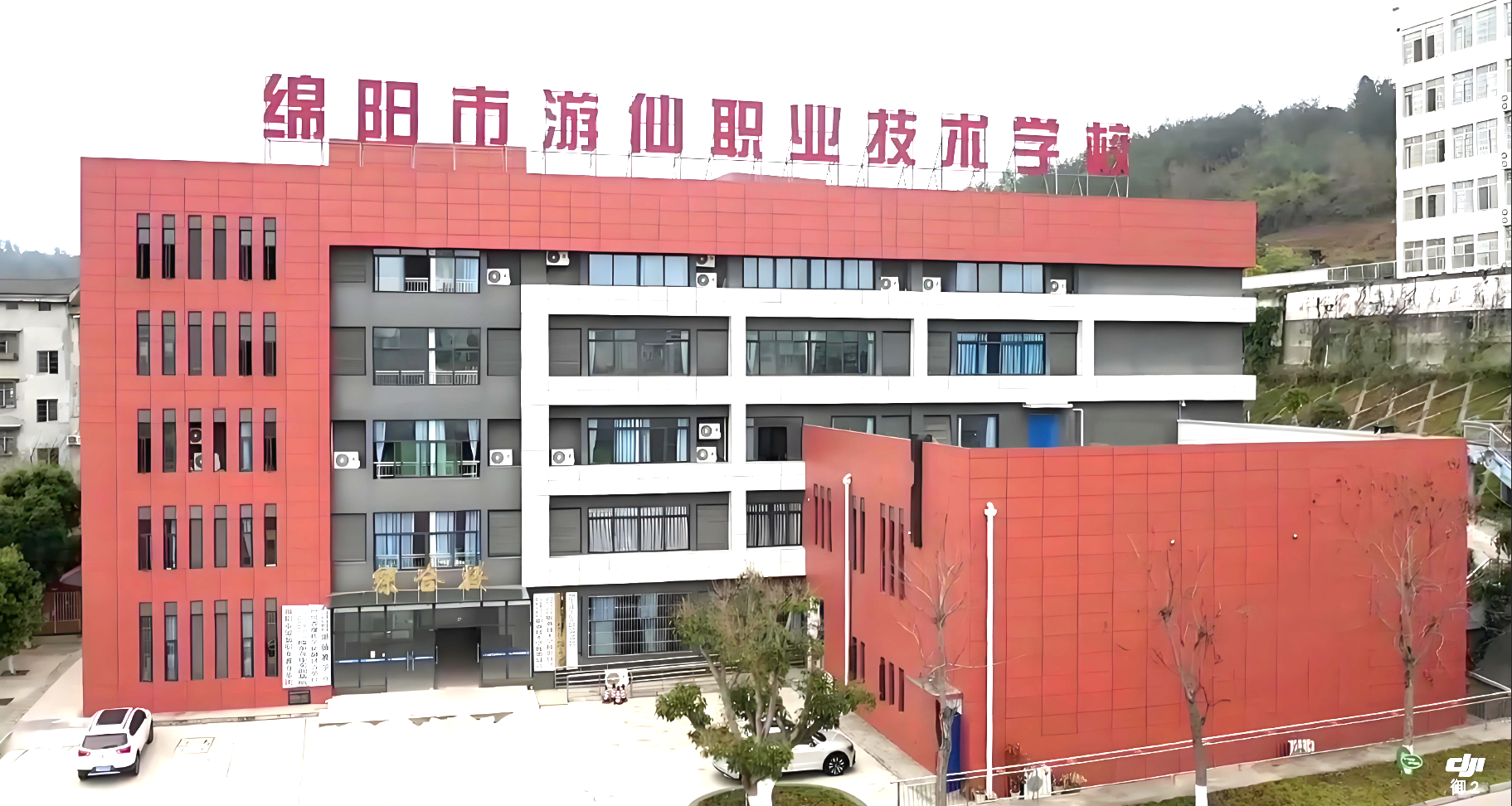

綿陽市游仙職業技術學校是全市同類學校規模較大、專業較齊，具有顯著辦學特色，充滿辦學活力的一所在建省級雙示范學校。
產品圖片
一.概述
工程制圖是工程界的語言，工程制圖是理工科主要的技術基礎課。如何更陸地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年的愿望。

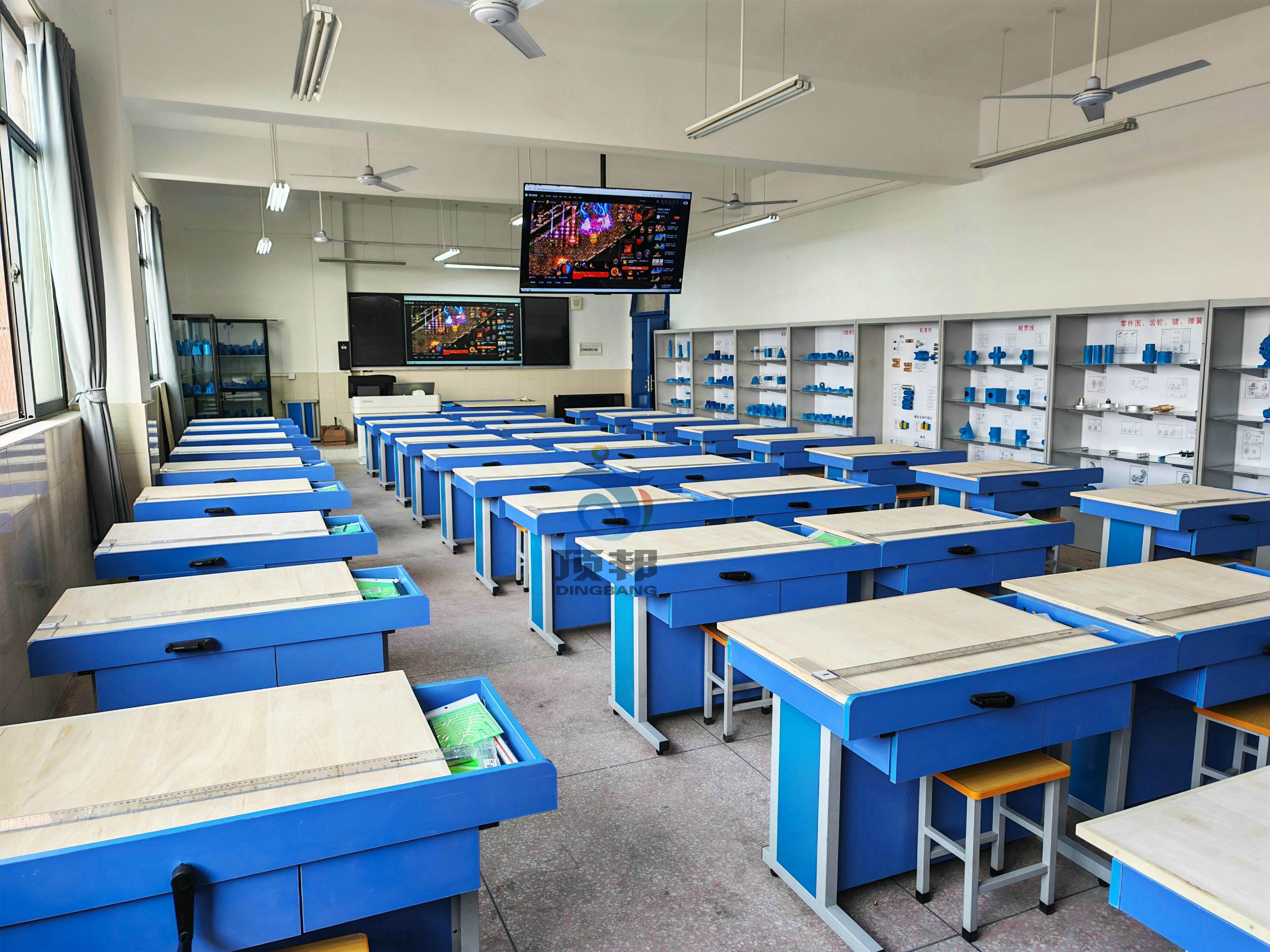

繪圖桌，可以創造個理想的、清新的制圖環境與學習氣氛，有利于教學計劃的順利實施與教學質量的提高。工程制圖實訓成套設備 包括學生制圖桌、教師演示臺、高亮度投影儀活動轉椅及教學桌。
建筑工程制圖室是建筑類專業的專業基礎實驗室，主要用于學生完成建筑識圖、手工繪圖等教學任務，旨在培養學生掌握建筑圖紙的識圖技巧和手工繪圖的繪圖方法，加強學生應用新技術、新方法的訓練，提高學生發現問題、分析問題和解決問題的能力。
其中學生繪圖桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用、拆裝方便等特點。
桌子右面可入置儀器、工具，下面抽屜供學習資料、工具書等。
教師用的繪圖桌，除上課時供操作投影儀使用外，主要用于輔導學生時現場批改作業及示范教學用。
繪圖桌經使用后，深受廣大師生歡迎，改變了以往上下課搬圖板或繪圖沒有圖板，在寢室隨處畫等現象，大大提高了繪圖效率，改善了圖面質量，全面提高教學質量。
繪圖桌不但適用于制圖教學，也同樣適用于繼課程的設計及畢業設計。
對于非機，非土類專業，使用2號以下的圖幅，可選用小號制圖桌，這樣占地面積相應減小，附件也適當減少。本系列繪圖桌除適用于大中專技校以及各類職業學校外，各設計科研單位及工廠企業的技術部門均可使用或稍加改進后使用。
主要參數：
1、 繪圖板：
規格：900mm（長）×600mm（寬）×20mm（厚）；
材質：板面為雙面三層椴木膠合板；
板面內框架為十字龍骨。
2、 繪圖桌：
規格：1100mm（長）×620mm（寬）×730mm（高）；：
鋼木結構，桌體材料選用16mm厚優質雙貼面三聚胺板，桌體板截面選用優質PVC膠封；
臺面下有兩個抽屜，可放置文具、資料等；
面板下面有升降架，規格為685mm×485mm，材質合金，厚度1mm，面板傾角具有0-45°范圍可調；
桌體下部左右兩邊為1.2mm厚度的鋼質支撐架連接。
3、鋼架結構繪圖凳：
塑鋼升降凳，PVC座面，鋼管身，管身鋼材厚度1mm，烤漆處理；
凳面厚6mm，底座三錐形設計；
整體高度45cm。
工程制圖桌配置清單
| 序號 | 項目 | 設備及器件配置 | 數量 |
| 1 | 教師桌（含凳） | 153*90*80cm | 張 |
| 2 | 教師用設備 | 1、120cm丁字尺 | 根 |
| 2、120×90cm零號繪圖板 | 張 | ||
| 3、精密繪圖儀器（12件） | 套 | ||
| 4、高亮度書寫投影儀 | 套 | ||
| 5、投影薄膜 | 盒 | ||
| 6、銀幕 | 張 | ||
| 7、制圖基本技能掛圖（16張） | 套 | ||
| 8、活動轉椅 | 個 | ||
| 9、工程制圖模型（38件） | 套 | ||
| 10、 25cm曲線板 | 個 | ||
| 11、 30cm多用斜邊三角板 | 個 | ||
| 12、 美工刀 | 個 | ||
| 13、 三棱比例尺 | 個 | ||
| 14、 多功能模板 | 個 | ||
| 15、 大圓弧 | 個 | ||
| 16、不銹鋼多用擦圖片 | 個 | ||
| 17、畫圓模板 | 個 | ||
| 18、繪圖鉛筆（5支） | 只 | ||
| 19、81A繪圖筆 | 只 | ||
| 3 | 學生桌（含凳） | 110*62*73cm | 張 |
| 4 | 學生用設備 | 1、 90cm丁字尺 | 根 |
| 2、 90×60cm一號繪圖板 | 張 | ||
| 3、 精密繪圖儀器（5件） | 套 | ||
| 4、 25cm曲線板 | 個 | ||
| 5、 30cm多用斜邊三角板 | 個 | ||
| 6、 美工刀 | 把 | ||
| 7、 三棱比例尺 | 根 | ||
| 8、 多功能模板 | 個 | ||
| 9、 大圓弧 | 個 | ||
| 10、不銹鋼多用擦圖片 | 個 | ||
| 11、畫圓模板 | 個 | ||
| 12、繪圖鉛筆（5支） | 只 | ||
| 13、81A繪圖筆 | 只 |
一.概述

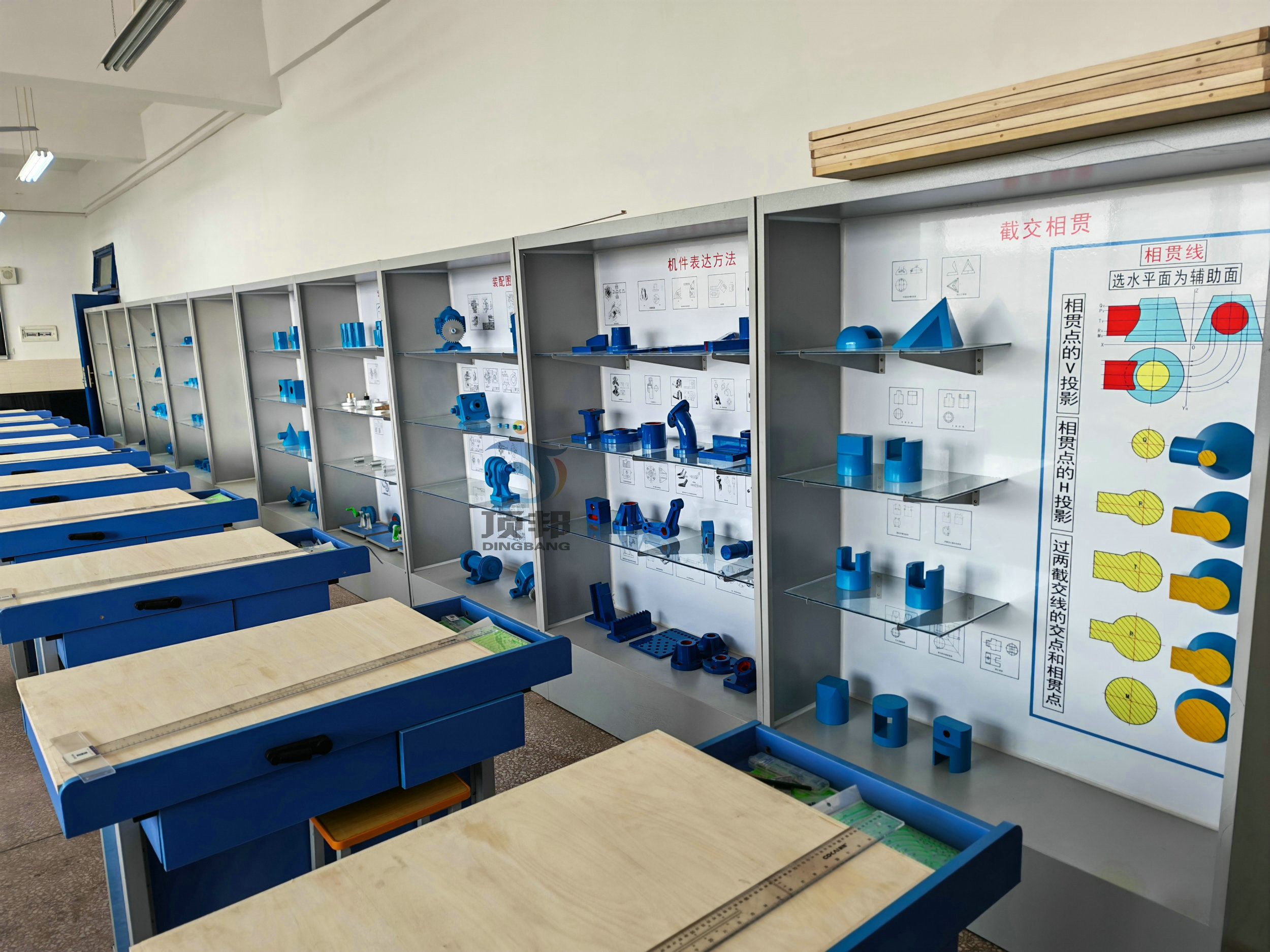

機械制圖陳列柜是適用于全日制普通中專、職工中學、電視中專、職業高中機械類專業的制圖教學，亦可供其它相近專業使用或參考。為突出培養學生畫圖能力和看圖能力這條主線，對機械專業學生理論學習，使用范圍增強認識，加深理解，機械制圖陳列柜是一套提高教學質量的理想設備。
二.配置如下
| 序號與名稱 | 陳 列 柜 內 容 |
|
第一柜： 制圖基本知識與工具 |
羅馬數字示列、阿拉伯?dāng)?shù)字示例、拉丁字母示例、標題欄、明細欄、比例、字體(GBT14691—93）基本要求、長仿宋體漢字示例、圖紙幅面和尺寸、圖框格式、三角尺、三棱比例尺、圓形量角器、多功能模板、圓規。 |
|
第二柜： 點、直線、平面投影 |
點的三面投影、一般位置直線的三面投影、線段實長和傾角α、垂面?zhèn)取⑺矫?、斜投影與正投影、直線的跡點、平面投影的特性、跡線平面、中心投影法、點在直線上的投影特性、線段的投影特征、四個分角中點的投影 |
|
第三柜： 點、直線、平面的相對位置 |
直角投影定理、相交兩直線的投影、利用投影的積聚性求直線與平面的貫穿點、用輔助面法求直線與平面的貫穿點、利用投影的積聚性求兩平面的交線、平面跡線作法、正垂面上圓的投影、立體表面上的直線和投影的相對位置分析、交叉兩直線的投影、相交兩直線的投影特征、用輔助線法求直線與平面的貫穿點、求兩個一般位置平面的交線、平行兩直線的投影 |
|
第四柜： 投影變換 |
投影變換的兩種基本方法(換面法)、投影變換的兩種基本方法(旋轉法)、點繞正垂軸旋轉、一般位置直線變換為新投影面垂直線、將一般位置直線旋轉成投影面平行線、一般位置直線變換為新投影面的平行線、一般位置平面變換為新投影面平行面、一般位置平面變換為新投影面垂直面、將正垂面變換成投影面平行面、點的二次換面、投影面平行線變?yōu)橥队懊娲怪本�、求A點到P平面的距離及A點對P平面所作垂線的垂足K、用二次換面法畫組合體視圖 |
|
第五柜： 曲線與曲面 |
曲面立體的兩面投影示例（斜置的圓柱）、曲面立體的兩面投影示例（斜圓柱）、曲面立體的兩面投影示例、曲面立體的兩面投影示例（左上角有四分之一圓柱槽的四棱柱）、曲面立體的兩面投影示例（斜置的圓錐）、曲面立體的兩面投影示例（斜圓錐）、曲面立體的兩面投影示例（上下倒置的圓臺）、曲面立體的兩面投影示例（有半個圓臺槽的半圓柱）、曲面立體的兩面投影示例（有半球槽的圓柱體）、曲面立體的兩面投影示例（組合回轉體示例一）、曲面立體的兩面投影示例（組合回轉體示例二）、連桿頭部的截交線、鉛垂面堆切圓球的截交線投影、曲線形成、空間曲線、回轉曲面的形成及投影、錐面、柱狀面、錐狀面、圓柱螺旋線、圓錐螺旋線、單葉雙曲回轉面、圓環面的形成、頂針的截交線 |
|
第六柜： 截交相貫 １４件 |
半圓球切槽的投影、缺口三棱錐、圓柱開槽的投影、開槽空心圓柱的投影、求截交線2件、鏜刀桿頭部的投影、接頭投影、千斤頂蓋投影、相慣線的剖面5件 |
|
第七柜： 相貫線 １８件 |
正交兩圓柱相貫線、正交兩圓柱相貫線、用球面法求圓柱與圓錐的相貫線、兩正交圓柱的相貫線、圓柱上鉆孔及兩圓柱孔的相貫線、圓柱上鉆孔及兩圓柱孔的相貫線、兩偏交圓柱的相貫線、圓錐臺和半圓球的相貫線、圓柱和圓錐正交的相貫線、斜交兩圓柱的相貫線、圓柱與圓錐正交、作軸線不相交、直徑不相等的兩圓柱的相貫線、圓柱與半圓球相交、相貫線的特殊情況2件、 圓柱、圓臺和圓球的相貫線 |
|
第八柜： 表面交線 |
圓柱的投影與表面上取點、圓錐的投影與表面上取點、六棱柱的投影與表面上求點、形體中面的分析、圓球投影和表面上取點、圓環投影與表面上的取點、專用墊圈的投影、五棱錐的投影與表面上的求點、表面交線模型22件 |
|
第九柜： 組合體 ２４件 |
組合體的組合方式（2件）、外表面共面與不共面（2件）、內表面共面與不共面（2件）、外表面相切、內表面相切、平面與曲面表面相交、兩曲面相交、軸承座及其形體分析、墊塊、幾個視圖聯系起來看（4件）、支架、壓板、構形設計力求新穎（3件）、疊加構成的組合體、圓柱挖切構成的組合體、綜合構成的組合體 |
|
第十柜： 機件表達方法 ２５件 |
基本投影面、局部視圖、對稱物體局部視圖、斜視圖、剖視圖、全剖視圖、半剖視圖（一）、半剖視圖（二）、局部剖視圖、單一斜剖切面：階梯剖的全剖視圖、階梯剖的半剖視圖、階梯剖的局部剖視圖、兩個相交的剖切面、旋轉剖視產生不完整要素的情況、復合剖、用斷面表達軸和鍵槽等結構、剖切斷面分離時斷面圖、兩相交剖切平面剖出的移出斷面圖、相同結構的畫法、多孔結構的畫法、肋、孔的簡化畫法（2件）、法蘭盤上均布孔的簡化畫法、橢圓的簡化畫法 |
|
第十一柜： 零件圖１４件 |
柱塞套、泵軸、端蓋、托架、箱體、蝸輪減速箱體、閥體、 法蘭盤圓錐管、缸體、手輪、軸架、支架、車床尾座空心套、盤 |
|
第十二柜： 零件圖、齒輪、鍵、彈簧 |
直齒圓柱齒輪傳動、圓錐齒輪傳動、蝸桿蝸輪傳動、漸開線花鍵聯接畫法、普通平鍵、半圓鍵、圓柱銷、圓錐銷、開口銷、壓縮彈簧、拉伸彈簧、扭轉彈簧、板彈簧、渦卷彈簧、直齒圓柱齒輪零件圖、圓錐齒輪零件圖、蝸桿零件圖、蝸輪零件圖 |
|
第十三柜： 裝配圖表達方法 |
球閥（2件）、機油泵、齒輪油泵（2件）、銑刀頭（2件）、油泵（2件） |
|
第十四柜： 裝配圖讀圖 |
滑動軸承、齒輪泵、旋塞、杠桿、微動機構、機用虎鉗、臺虎鉗、減速器 |
|
第十五柜： 標準件 |
外螺紋的畫法、內螺紋的畫法、加工內螺紋、部分螺紋的畫法、螺紋孔中相貫線的畫法、螺紋聯接的畫法、螺栓聯接、螺釘聯接、雙頭螺柱聯接、六角頭螺栓、雙頭螺柱、開槽圓柱頭螺釘、開槽沉頭螺釘、開槽盤頭螺釘、開槽平端緊定螺釘、Ⅰ型六角螺母、平墊圈、彈簧墊圈 |
|
第十六柜： 習題模型 |
共：30件 |
