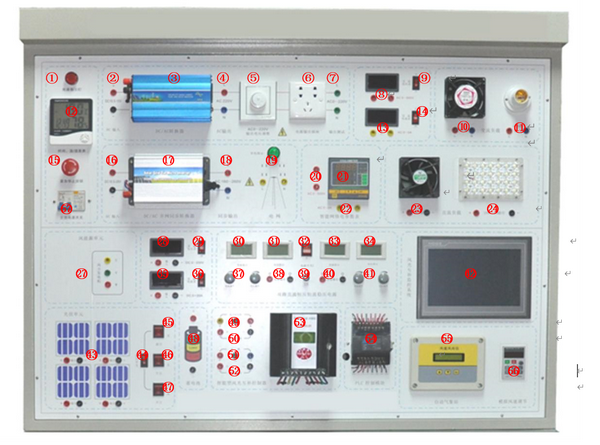

2、面板序列號排列說明
| DB-F500B 風光互補發電測量教學系統 | |||||
| 編號 | 名 稱 | 功 能 描 述 | 編號 | 名 稱 | 功 能 描 述 |
| 1 | 電源指示燈 | 交流電源接通后，指示燈點亮 | 30 | 電流指示 | 直流穩壓電源工作時顯示第一路輸出電流 |
| 2 | 離網輸入端口 | 實驗時離網逆變器由此接口向外供電 | 31 | 電壓指示 | 直流穩壓電源工作時顯示第一路輸出電壓 |
| 3 | 離網逆變器 | 將直流12V升壓轉換成正弦波交流220V | 32 | 電源開關2 | 打開開關直流穩壓電源工作 |
| 4 | 離網輸出端口 | 離網逆變工作時此處輸出220V交流電 | 33 | 電流指示 | 直流穩壓電源工作時顯示第二路輸出電流 |
| 5 | 輸出功率調節 | 將離網輸出轉換成0-300W可調功率輸出 | 34 | 電壓指示 | 直流穩壓電源工作時顯示第二路輸出電壓 |
| 6 | 輸出插座 | 外接用電器從此處引電輸出 | 35 | 直流電流表 | 與相應端口連接后測量0-20A電流參數 |
| 7 | 輸出端口 | 功能同“輸出插座” | 36 | 電流表開關 | 打開開關，直流電流表通電工作 |
| 8 | 交流電壓表 | 與相應端口連接后測量AC0-500V電壓參數 | 37 | V/I調節旋鈕 | 直流穩壓電源第一路電壓、電流調節旋鈕 |
| 9 | 電壓表開關 | 打開開關，交流電壓表通電工作 | 38 | 輸出端口1 | 直流穩壓電源第一路輸出端口 |
| 10 | 交流感性負載 | 交流220V/12W軸流風扇 | 39 | 保險座 | 直流穩壓電源保險管座 |
| 11 | 交流阻性負載 | 交流220V/5W LED燈負載 | 40 | 輸出端口2 | 直流穩壓電源第二路輸出端口 |
| 12 | 多功能儀表 | 顯示時間、溫/濕度、鬧鐘，當天最高最低溫濕度等信息 | 41 | V/I調節旋鈕 | 直流穩壓電源第二路電壓、電流調節旋鈕 |
| 13 | 交流電流表 | 與相應端口連接后測量AC0-5A電流參數 | 42 | 觸摸屏 | 風光互補系統綜合顯示窗口，工作時顯示風力、光伏、風資源、交流電參數等信息 |
| 14 | 電流表開關 | 打開開關，交流電流表通電工作 | 43 | 光伏單元 | 太陽能發電模塊輸出端口 |
| 15 | 急停開關 | 遇到緊急情況時，按下該開關，電源斷開 | 44 | 追日開關 | 備用（空） |
| 16 | 并網輸入端口 | 實驗時并網逆變器由此接口輸出 | 45 | 晨日開關 | 打開開關，模擬晨日燈工作 |
| 17 | 并網逆變器 | 將直流12V升壓轉換成220V同步交流電 | 46 | 午日開關 | 打開開關，模擬午日燈工作 |
| 18 | 并網輸出端口 | 并網逆變工作時由此處輸出并網電能 | 47 | 夕日開關 | 打開開關，模擬夕日燈工作 |
| 19 | 電網端口 | 與并網電源連接后，并網電能由此送入電網 | 48 | 蓄電池端口 | 蓄電池由此向外輸出或通過此接口充電 |
| 20 | 網絡儀表電壓輸入端口 | 智能網絡電參數儀表電壓信號輸入端 | 49 | 控制器接口 | 風光互補控制器“風力發電機”輸入接口 |
| 21 | 網絡儀表主機 | 智能網絡電參數儀表主機，顯示電壓、電流、功率、有功、無功且?guī)ㄓ嵐δ?/span> | 50 | 控制器接口 | 風光互補控制器“太陽能電池”輸入接口 |
| 22 | 網絡儀表電流輸入端口 | 智能網絡電參數儀表電流信號輸入端 | 51 | 控制器接口 | 風光互補控制器“負載”輸出接口 |
| 23 | 直流感性負載 | 輸入范圍10-16V電壓的直流軸流風扇 | 52 | 控制器接口 | 風光互補控制器“蓄電池”輸入接口 |
| 24 | 直流LED負載 | 采用14*1W串聯2組并聯接法的LED負載 | 53 | 風光互補控制器 | 智能型風力、光伏發電控制器，對蓄電池充電、放電智能管理 |
| 27 | 風能單元 | 風力發電機輸出端口 | 54 | PLC主機 | 海為（HW-S16ZA220R/T）PLC主機 |
| 28 | 直流電壓表 | 與相應電壓端口連接后測量0-200V電壓參數 | 55 | 自動氣象站 | 系統運行時測量風速、風向及相關曲線 |
| 29 | 電壓表開關 | 打開開關，直流電壓表通電工作 | 56 | 變頻器模塊 | 驅動模擬風洞產生0-13M/s風能，完成風力發電相關實驗 |

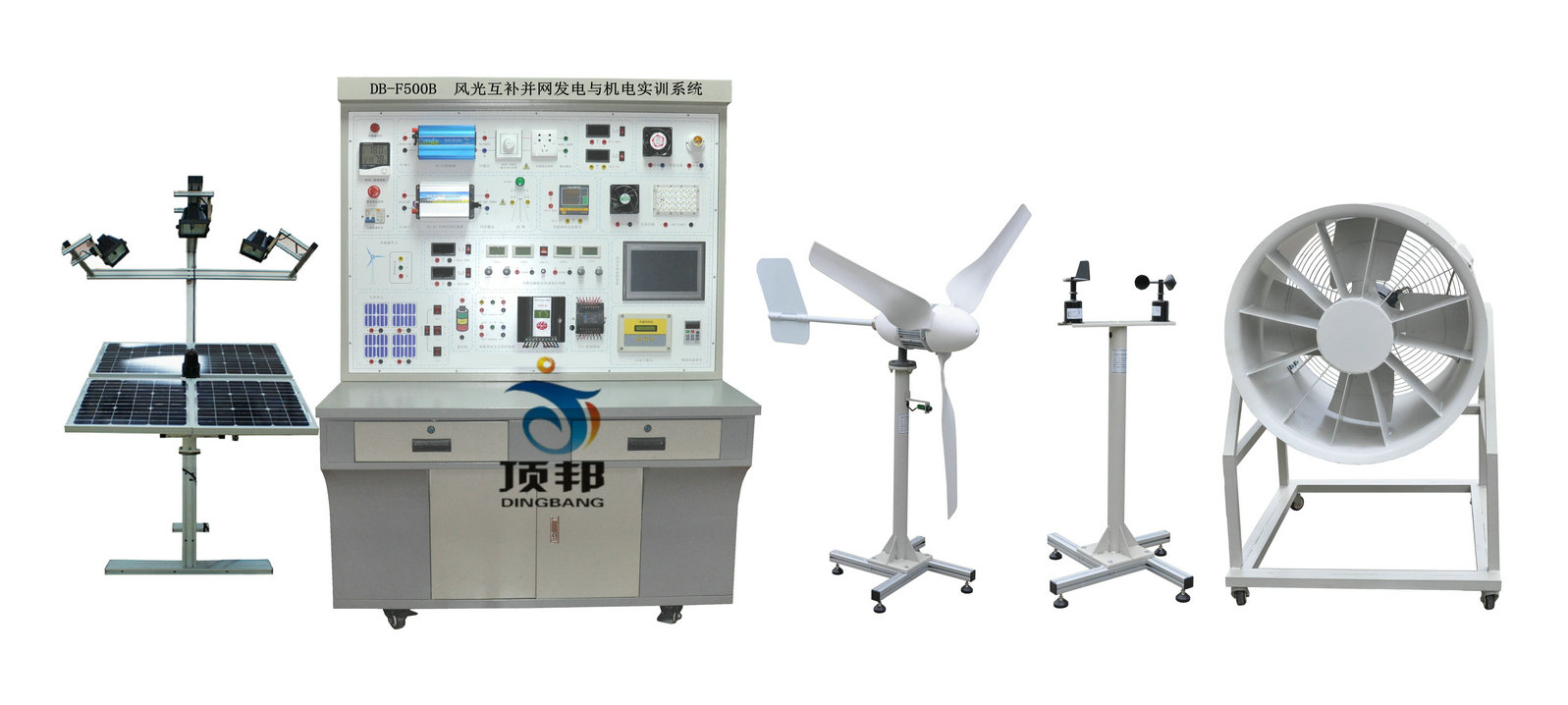

DB-F500B 風光互補并網發電與機電實訓系統
能源是國民經濟發展和人民生活必須的重要物質基礎。在過去的200多年里，建立在煤炭、石油、天然氣等化石燃料基礎上的能源體系極大的推動了人類社會的發展。但是人類在使用化石燃料的同時，也帶來了嚴重的環境污染和生態系統破壞。近年來，世界各國逐漸認識到能源對人類的重要性，更認識到常規能源利用過程中對環境和生態系統的破壞。各國紛紛開始根據國情，治理和緩解已經惡化的環境，并把可再生、無污染的新能源的開發利用作為可持續發展的重要內容。風光互補發電系統是利用風能和太陽能資源的互補性，具有較高性價比的一種新型能源發電系統，具有很好的應用前景。
各部件接口采用安全插口式設計，各模塊通過實驗線纜連接，實驗方便、操作靈活。
應用范圍：主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。
一、主要技術規格參數：
1、系統規格
系統最大電壓：DC12V，AC220V
系統最大電流：10A
系統最大功率：600W
2、太陽能電池板
太陽能電池板采用陣列組裝形式，主要采用4塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的并接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。
電池板：單晶硅/多晶硅
最大輸出功率：4*10W
開路電壓：21.24V（并聯），4*21.24V（串聯）
短路電流：4*0.75A（并聯），0.57A（串聯）
3、風力發電機
額定功率：400(W)
額定電壓：12/24(V)
額定電流：33.3/16.7（A）
風輪直徑：1.65(m)
啟動風速：1.5(m/s)
額定風速：9.6(m/s)
安全風速：35(m/s)
工作形式：永磁同步發電機
風葉旋轉方向：順時針
風葉數量：3（片）
風葉材料：玻璃增強聚丙烯材料
電機材料：鋁合金
4、模擬風洞模塊
風量：32073 mз/h
風壓：388Pa
轉速：1440 r/min
功率：5.5kW
可調風速：0～13級連續可調
5、風光互補控制器：
工作電壓：12/24V
充電功率Pmax ：1000W
光伏功率Pmax ：350W
風機功率Pmax ：550W
充電方式：PWM脈寬調制
充電最大電流 35A
過放保護電壓 11V
過放恢復電壓 12.6V
輸出保護電壓 16V
卸載開始電壓（出廠值）15.5V
卸載開始電流（出廠值） 15A
控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
負載為100W以下的12V/24V直流負載，控制單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。
使用32們高速單片機，實現智能控制，自動識別12/24V系統。 采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
具有直流輸出或1Hz頻閃輸出2種輸出選擇，頻閃輸出特別適用于LED交通警示燈等。在頻閃輸出模式，負載可以使用感性負載。浮充電溫度補償功能。使用數字LED顯示及設置，采用一鍵式操作完成所有設置。
大屏幕LCD顯示，太陽能電池、蓄電池、負載電流、電壓等電參數。
5、并網逆變器
輸出電壓：AC 180-260V
工作電壓：10.8 - 28V，
額定輸出功率≥400W
輸出波形：正弦波(失真度≤3﹪)
輸出頻率：47-55Hz，
LED方式顯示工作狀態，
并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
6、離網逆變器
直流輸入電壓：9～16VDC 電壓可選
額定蔬出功率：300W/功率根據客戶要求訂制
輸出電壓：110/220VAC
輸出波形：純正弦波
輸出頻率：50Hz
工作效率：85%
功率因數：>0.88
波形失真率≤5%
工作環境：溫度-20℃～50℃
相對濕度：﹤90﹪（25℃）
保護功能：極性反接、短路、過熱、過載保護
具有輸出短路、過溫、過載、欠壓保護及保護具有自動恢復功能，采用風機冷卻方式，輸入輸出完全隔離設計，能快速并行啟動電容、電感負載，三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形，負載控制風扇冷卻，過壓/欠壓/短路/過載/超溫保護
7、西門子S7-200 PLC
S7-200 PLC是模擬式中小型PLC，電源、CPU和其他模塊都是獨立的，可以通過U形總線把電源（PS）、CPU和其他模塊緊密固定在西門子S7-200的標準軌道上。每個模塊都有一個總線連接器，后者插在各模塊的背后。電源模塊總是安裝在機架的最左邊，CPU模塊緊靠電源模塊。CPU的右邊是可以選擇的IM接口模塊，如果只用主架導軌而沒有使用擴展支架可以不選擇IM接口模塊。
S7編程軟件組態主架導軌硬件時，電源，CPU和IM分別放在導軌的1號槽、2號槽和3號槽上。一條導軌共有11個槽號：1號槽至11號槽，其中4號槽至11號槽可以隨意放置除電源、CPU和IM以外的其他模塊。如：DI（數字量輸入）、DO（數字量輸出）、AI（模擬量輸入）、AO（模擬量輸出）、FM（功能模塊）和CP（通信模塊）等
8、監控系統（工業觸摸屏）
尺寸(英寸) 10.2
液晶屏：TFT液晶顯示，LED背光
顯示顏色：真彩，65535色
分辨率：800×480
液晶屏亮度：200cd/㎡
觸摸屏：電阻式
供電電源：24VDC
額定功率：5W
CPU主板：ARM CPU，400MHz
內存：64M
存儲設備：128M FLASH
組態軟件：MCGS嵌入式組態軟件（運行版）
環境條件
工作溫度：0℃~45℃
工作濕度：5%~90%
儲存溫度：-10℃~60℃
振動頻率：10-57Hz 57-150Hz
振動加速度：0.075mm 9.8 m/s2
振動掃頻速率：Oct/min ≤1
產品規格
結構：工業塑料結構
顏色：工業灰
面板尺寸：226.5mm×163mm
機柜開孔：215mm×152mm
外部接口：
串口：1×RS232、1×RS485
USB ：1主1從
9、其它
系統實驗時的備用電源（2路0-30V/2A直流可調穩壓電源）；
有市電互補切換
LED恒流驅動
提供并網、離網逆變器實套件
設置電壓模塊，確保實驗過程的安全；
可變電阻，電阻值調整范圍為0～999kΩ
DC/DC：5個DC/DC電源模塊
支援外接PC計算機量測太陽能電池I-V特性曲線(VB軟件or LabView)
10、電表規格：
電流表：× 2個，DC20A， 顯示模式︰0.5”LCD液晶顯示
電壓表：× 2個，DC50V，顯示模式︰0.5”LCD液晶顯示
電流表：× 2個，AC5A， 顯示模式︰0.5”LCD液晶顯示
電壓表：× 2個，AC220V，顯示模式︰0.5”LCD液晶顯示
溫度表：× 1個，0～99.9℃
多功能網絡電參數表：×1個，AC220V，顯示模式︰0.5”LCD液晶顯示，包含RS485，RS232通訊功能，
11、負載：
直流負載
風扇：×1個，額定電壓：12V，工作電流：0.25A，功率：3W
交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
LED燈：1組
交流負載
節能燈：×1個，額定電壓：220V，工作電流：0.15 A
馬達：×1個，額定電壓：220V，工作電流：0.2
12、電池：
太陽能專用閥控式密封膠體蓄電池，額定電壓：12V，額定容量(18-20Ah),充電方法（恒壓）；
具有如下特點：自放電率低，使用壽命長，深放電能力強，充電效率高，工作溫度范圍寬。
13、系統外形尺寸；長1200×寬780×高1800（㎜）附滾輪方便推動至戶外教學。
